4.1.3 Linielandschap

In het westen van het dijktraject kruist de Nieuwe Hollandse Waterlinie de Waal. De Nieuwe Hollandse Waterlinie staat op de lijst voor Nominatie als UNESCO Werelderfgoed. Hieronder is de ligging van de Nieuwe Hollandse Waterlinie te zien. Het dijktraject doorsnijdt het cultuurhistorisch waardevolle linielandschap dat bestaat uit open inundatiekommen, komkeerkaden, sluizen en verdedigingswerken.

Langs het dijktraject ligt een aantal cultuurhistorische objecten en structuren in het landschap die samen het verhaal van de Nieuwe Hollandse Waterlinie vertellen. Van west naar oost zijn dit de Vesting Gorinchem, de Dalemse sluis, de drie Dalemse overlaten, de verdwenen dijkpost Hercules (onderdeel Oude Hollandse Waterlinie) en het Fort bij Vuren (zie figuur 4.8). Dit zijn maatwerklocaties omdat deze bijzondere elementen hier moeten worden ingepast. Hieronder worden deze locaties nader toegelicht.

Figuur 4.8 Elementen van het linielandschap

Vesting Gorinchem

Vlakbij de entree naar Gorinchem wordt een constructie in de dijk aangebracht. Hierdoor kan de dijk steile taluds krijgen en wordt het ruimtebeslag ten opzichte van de huidige situatie verder beperkt. Het ravelijn, voor de courtine VIII-IX, wordt ontdaan van bebossing en de contouren worden weer zichtbaar gemaakt. Aan de zuidzijde wordt een verlaagd voetpad aangelegd. In de afbeelding hieronder is dit te zien. Daarnaast wordt ten zuiden van de dijk, nabij het wandelpad dat door de uiterwaard naar de Dalempoort leidt, een parkeerplaats gerealiseerd. Deze parkeerplaats is bedoeld om wild parkeren op de dijk, zoals in de huidige situatie gebeurt, tegen te gaan.

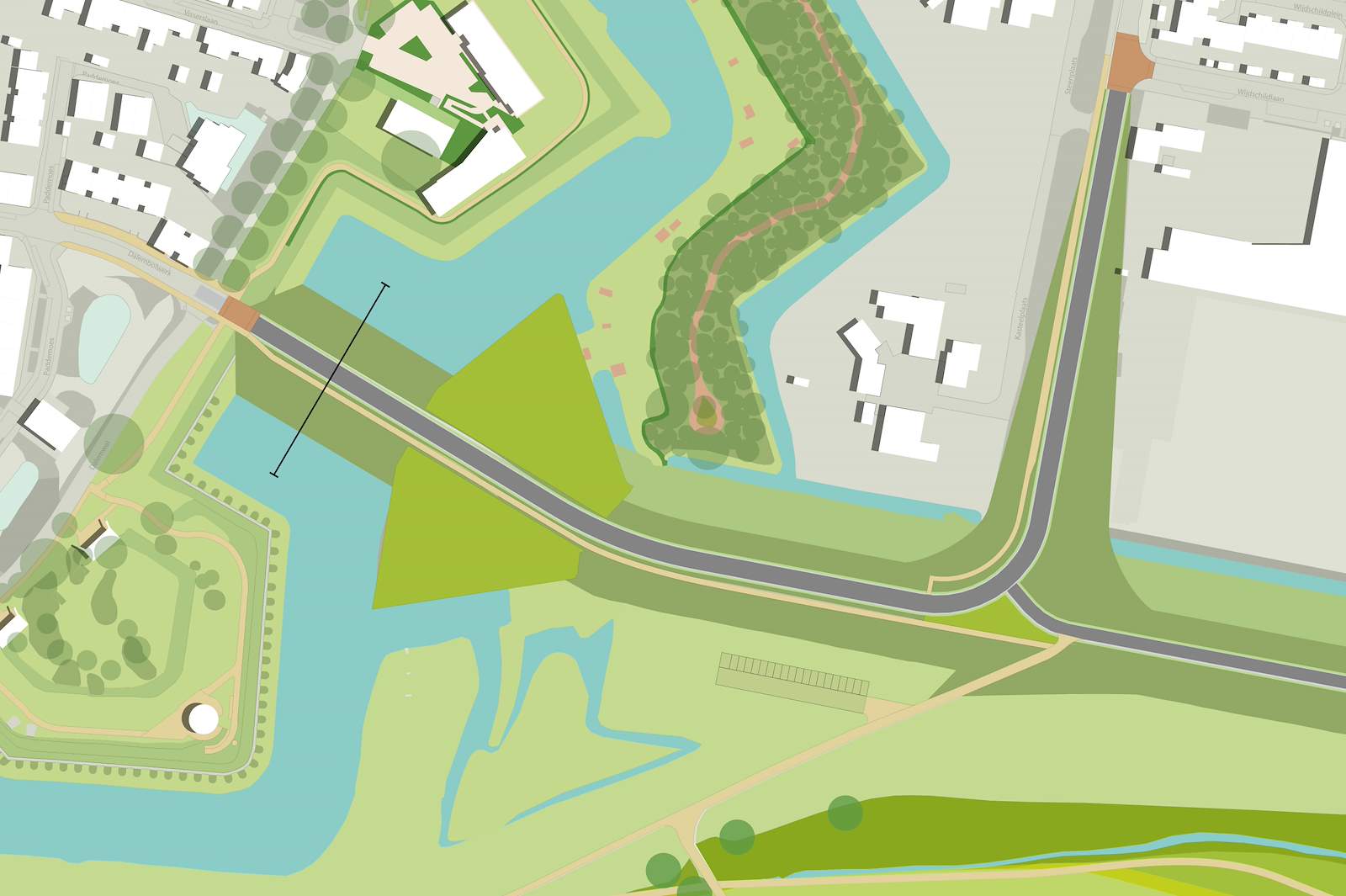

Figuur 4.9 Schetsontwerp en dwarsprofiel courtine en ravelijn Vesting Gorinchem

Dalemse Sluis

Bij de Dalemse Sluis wordt de, inmiddels verdwenen, westelijke batterij in het grondvlak gemarkeerd. Daarmee wordt beter zichtbaar dat de sluis onderdeel vormde van een ensemble in de verdedigingslinie. De schotbalkenloods en trafo worden geïntegreerd, er wordt een uitzichtpunt gecreëerd richting sluis en uiterwaard. Een trap biedt hier toegang tot de Woelse Waard.

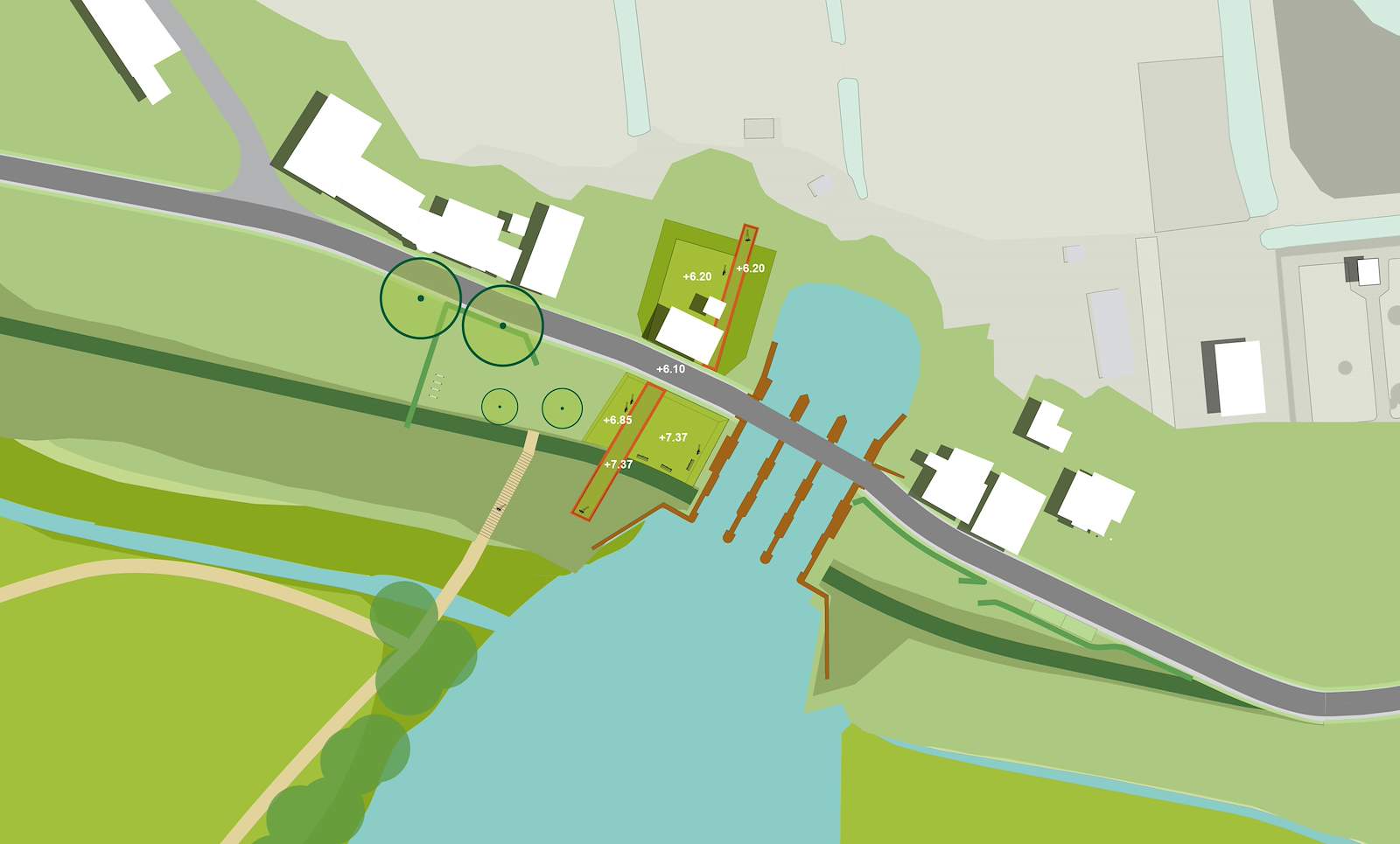

Figuur 4.10 Schetsontwerp Dalemse Sluis.

Dalemse Overlaten

Van de vier in het projectgebied liggende overlaten zijn er nog drie functioneel. Deze drie overlaten zijn primair onderdeel van de waterveiligheidsfunctie van de Diefdijklinie. Bij een bovenstroomse dijkdoorbraak wordt de dijk tussen de coupures verwijderd zodat het water terug kan stromen naar de Waal. Momenteel zijn de overlaten herkenbaar in het wegdek van de dijk door een klinkerverharding in plaats van asfalt en de keerwanden in het dijktalud. Deze klinkerverharding diende om het in noodgevallen afgraven van de dijk ter hoogte van de overlaten te vergemakkelijken. In het schetsontwerp wordt voorgesteld de herkenbaarheid van de drie overlaten in het wegdek te behouden door middel van de klinkerbestrating. Ter plaatse van de overlaten wordt het wegdek bekleed met gebakken klinkers. De grens van de overlaten wordt zichtbaar gemaakt door het uitvergroten van de betonnen deksloof op de overgangsconstructie tussen dijk en overlaat. Deze overgang wordt ook zichtbaar in het wegdek (zie figuur 4.11).

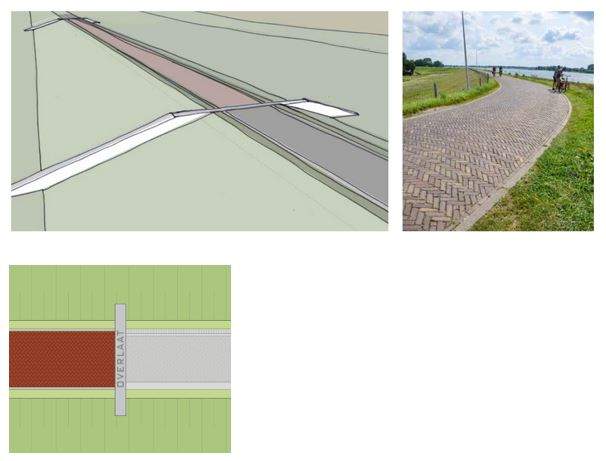

Figuur 4.11 Profiel overlaten

Dijkpost Hercules

De batterij en coupure ter plaatse van de dijkpost Hercules uit 1794-1795 (pré-Nieuwe Hollandse Waterlinie) zijn volledig verdwenen. Voorgesteld wordt om hier een uitkijkpunt (Waaltribune met inundatiebalkon) te creëren met zicht op Slot Loevestein, de weerszijden van de dijk, de rivier en de inundatiekom. De locatie biedt een mooi overzicht. De verdwenen dijkpost wordt zichtbaar in een stoer object uitgevoerd in cortenstaal. Een kleine stalen maquette toont de oorspronkelijke vorm van het grondwerk van de verdedigingspost.

Figuur 4.12 Schetsontwerp dijkpost Hercules

Fort Vuren

De dijk rond het fort wordt voorzien van een constructie waardoor het profiel nagenoeg gelijk blijft. De bestaande parkeerplaatsen bij Fort Vuren worden verplaatst naar een lager gelegen positie in het flauwe buitentalud. Hierdoor wordt de dijk beter herkenbaar en wordt het uitzicht op de Waal en kasteel Loevestein vergroot. De parkeerplaatsen, een uitkijkpunt met liniemeubilair en fietsenrekken worden in één lijn gerealiseerd.

Figuur 4.13 Schetsontwerp Fort Vuren

Aan de oostzijde van Fort Vuren ligt een oud sluizencomplex en gemaal. De oorspronkelijke sluiskom aan de oostzijde wordt hersteld, de sluis wordt ontdaan van de opgeschoten beplanting. Twee al bestaande bruggetjes zorgen voor een goede passage van het wandelpad.
